Что представляет собой TTNergy 51.2V 100Ah 4U

TTNergy 51.2V100Ah-4U — аккумуляторная батарея формата Rack, предназначенная для хранения электрической энергии в солнечных системах, гибридных электростанциях и системах резервного питания.

Внутренняя конфигурация аккумулятора:

16S1P

То есть внутри используется 16 последовательно соединённых ячеек по 3,2 В / 100 А·ч каждая.

В результате:

3,2 В × 16 = 51,2 В

а номинальная ёмкость батареи составляет:

100 А·ч

Общий запас энергии:

51,2 В × 100 А·ч = 5,12 кВт·ч

что полностью соответствует данным технического паспорта.

Какие ячейки используются

В даташите указано:

Cell Model: 3.2V – 100Ah

и химия:

LFP / LiFePO4 — Lithium Iron Phosphate.

LiFePO4 — это литий-железо-фосфатная технология, широко применяемая в системах хранения энергии благодаря большому циклическому ресурсу и стабильности.

При этом в документации не указан конкретный бренд ячеек, например EVE, CATL или CALB. Поэтому без отдельного подтверждения от поставщика указывать производителя ячеек на сайте не стоит.

Как работает батарея в солнечной системе

Типичная схема:

Солнечные панели → гибридный инвертор → аккумулятор TTNergy → потребители

Днём солнечные панели могут одновременно питать дом и заряжать аккумулятор.

Вечером и ночью накопленная энергия используется для питания потребителей.

Если гибридный инвертор поддерживает EPS / Backup, батарея может использоваться как резервный источник питания при отключении городской электросети.

Заряд аккумулятора

Производитель указывает:

Напряжение заряда: 58,4 В

Стандартный ток заряда: 20 А

Максимальный ток заряда: 100 А

Ток окончания заряда: 2 А

Также предусмотрена стандартная функция ограничения зарядного тока:

10 А.

Разряд аккумулятора

Параметры разряда:

Стандартный ток разряда: 50 А

Максимальный длительный ток BMS: 100 А

Напряжение отключения при разряде: 40 В.

При номинальном напряжении 51,2 В и токе 100 А расчётная мощность составляет:

51,2 В × 100 А = 5,12 кВт

То есть один аккумулятор способен работать с нагрузкой порядка 5 кВт, если это также допускает инвертор и вся электрическая система.

Защита от перегрузки по току

Производитель указывает двухуровневую защиту:

1 уровень: 120 А ±5 А, 2 секунды

2 уровень: 125 А, 300 мс.

В расширенных настройках BMS дополнительно прописаны пороги защиты при зарядном и разрядном сверхтоке.

Защита от короткого замыкания

BMS имеет защиту от короткого замыкания.

В технической документации указан тестовый ток около:

1000 А

со временем реакции порядка:

400 мкс.

Умная BMS

Система BMS контролирует:

• напряжение отдельных ячеек;
• общее напряжение;
• зарядный и разрядный ток;
• температуру;
• SOC;
• SOH;
• количество циклов;
• состояние MOS;
• дисбаланс ячеек.

Также система поддерживает хранение до 500 записей истории, включая напряжение, ток, температуру, SOC, SOH и количество циклов.

Балансировка ячеек

Используется:

пассивная балансировка

с типичным напряжением запуска:

3,40 В на ячейку

и разницей напряжений:

30 мВ.

Ток балансировки указан в диапазоне:

20–80 мА, типичное значение — 60 мА.

CAN и RS485

Аккумулятор оснащён стандартными интерфейсами:

CAN

и

RS485.

CAN используется для связи с совместимым инвертором или PCS.

В технической документации указано, что батарея поддерживает несколько протоколов инверторов, а выбор протокола может выполняться через программное обеспечение или LCD-дисплей.

Для CAN указана скорость:

500K

для RS485:

9600 baud.

Bluetooth и WiFi

В общей таблице среди способов связи указаны:

CAN / RS485 / Bluetooth / WiFi.

Но в таблице комплектации уточняется:

Bluetooth и WiFi — опционально.

Поэтому для сайта лучше писать:

Bluetooth и WiFi — опционально, в зависимости от комплектации.

LCD-дисплей

LCD-дисплей также указан как:

опциональный.

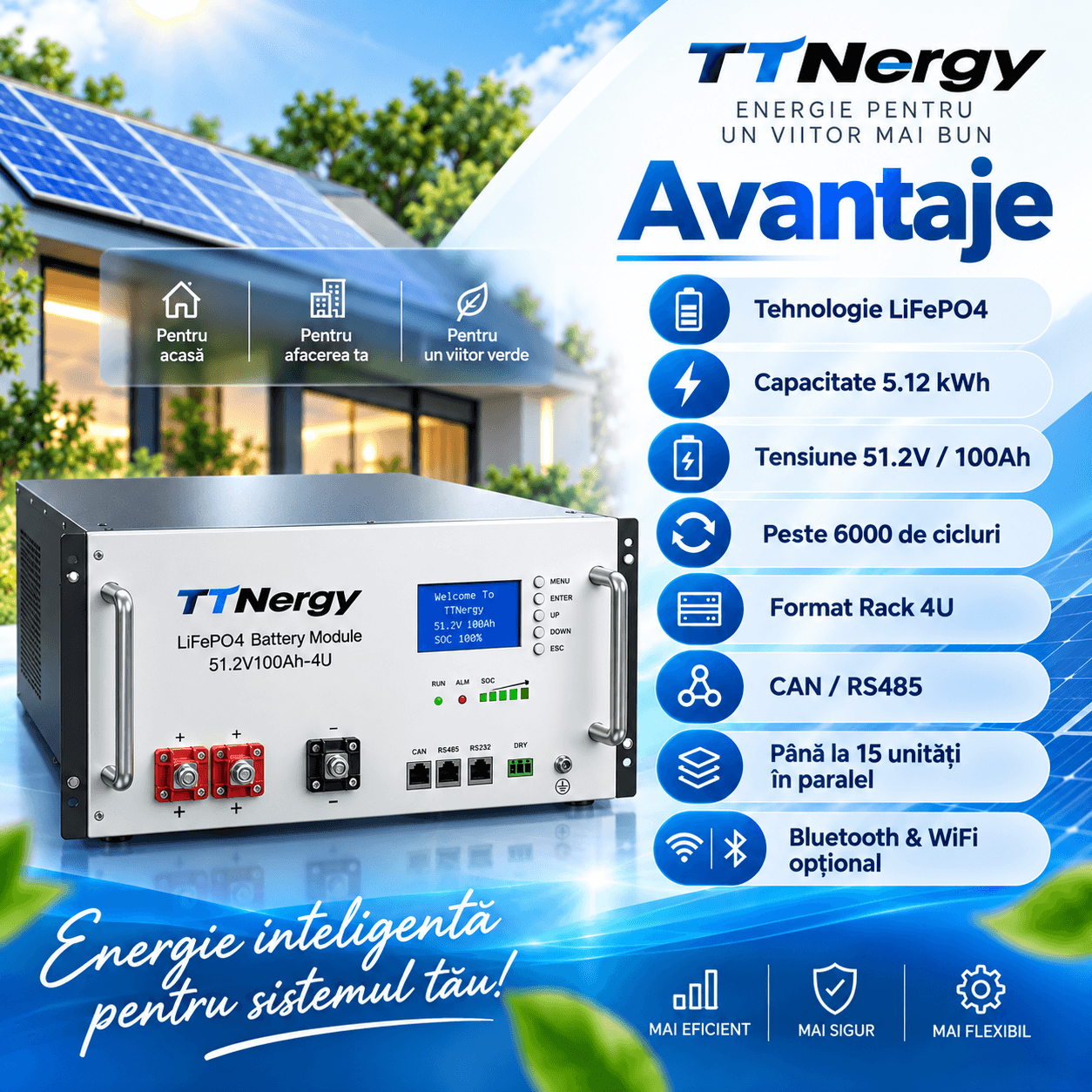

При этом на заводском изображении модели показана версия с фронтальным экраном и LED-индикаторами.

Если ваш фактический товар идёт с экраном, на сайте можно указать:

LCD-дисплей — в комплектации продаваемой версии.

Параллельное подключение

Один из главных плюсов модели — возможность масштабирования.

Производитель разрешает подключать параллельно до:

15 аккумуляторов.

Получается:

Последовательное соединение не поддерживается, параллельное — поддерживается.

Ресурс аккумулятора

Заявленный производителем ресурс:

6000 циклов

при условиях:

0,5C заряд / 0,5C разряд

и сохранении остаточной ёмкости:

≥80%.

Для этой модели я бы не писал «15 лет эксплуатации», потому что именно в этом даташите производитель срок 15 лет не заявляет.

Температура эксплуатации

Заряд:

0°C…+55°C

Разряд:

−20°C…+65°C.

Также производитель отмечает, что температура окружающей среды влияет на доступную разрядную ёмкость батареи.

Габариты и вес

Размеры:

506 × 482 × 176 мм

Вес:

45 кг.

Формат корпуса — Rack 4U, благодаря чему несколько аккумуляторов удобно размещать в одном аккумуляторном шкафу.

Разъёмы и управление

В зависимости от комплектации на передней панели предусмотрены:

• силовые клеммы P+ / P−;
• ON/OFF;
• автоматический выключатель;
• RESET;
• DIP / ADS;
• DRY CONTACT;
• LCD;
• RUN / ALM;
• индикатор заряда;
• RS485;
• CAN;
• RS232;
• BAT IN / OUT для параллельной связи.

Полная таблица технических характеристик

Основные параметры взяты из технического паспорта модели.

Для чего подходит и почему стоит покупать

Для домашней солнечной станции

Один аккумулятор на 5,12 кВт·ч хорошо подходит для небольшой или средней солнечной электростанции.

Он может накапливать энергию днём и отдавать её вечером, ночью или при отключении сети.

Для модульных систем

Это одно из главных преимуществ модели.

Можно начать с:

5,12 кВт·ч

а потом расширить систему до:

10,24 / 15,36 / 20,48 / 25,60 / 51,20 / 76,80 кВт·ч

без необходимости полностью менять аккумуляторную систему.

Для дома

Можно использовать для питания:

• освещения;
• холодильника;
• роутера;
• компьютеров;
• телевизоров;
• насосов;
• автоматики котла;
• видеонаблюдения;
• другой бытовой нагрузки.

Для бизнеса

Подходит для:

• магазинов;
• офисов;
• складов;
• серверных;
• телекоммуникационного оборудования;
• систем безопасности;
• кассового оборудования;
• небольших коммерческих объектов.

Для аккумуляторных шкафов

Формат Rack 4U особенно удобен для профессиональных систем.

Несколько аккумуляторов можно аккуратно установить друг над другом в одном шкафу.

Такой вариант выглядит профессионально, занимает меньше места и облегчает обслуживание.

Почему LiFePO4

LiFePO4 хорошо подходит для ежедневного циклического использования в ESS-системах.

Производитель заявляет:

6000 циклов при 0,5C / 0,5C с сохранением ≥80% ёмкости.

Почему стоит купить TTNergy у нас

У нас можно приобрести не только аккумулятор, но и полностью подобрать совместимую солнечную систему:

солнечные панели + гибридный инвертор + аккумуляторы TTNergy + защитная автоматика + кабель + Rack-шкаф + монтажные аксессуары.

Наши преимущества:

• гарантия 2 года;
• продажа в Кишинёве;
• доставка по всей Молдове;
• подбор аккумулятора по вашему потреблению;
• проверка совместимости с инвертором;
• помощь с настройкой CAN / RS485;
• возможность последующего расширения;
• решения для частных домов и бизнеса;
• возможность построить систему от 5,12 до 76,8 кВт·ч на этой модели.
